Самостоятельная врезка замков в 2 вариантах

Прежде всего требуется подготовить инструменты. Чтобы установка замка в межкомнатную дверь была сделана в короткий срок, понадобятся следующие инструменты и материалы:

  • сверло форстнера или перьевое диаметром 22 или 23 мм;
  • сверло на 2 мм;
  • коронка по дереву, диаметром 50 или 54 мм;
  • шуруповерт или дрель;
  • стамеска;
  • рулетка;
  • малярная лента;
  • простой карандаш.

Замок-ручка устанавливается примерно на высоте одного метра от пола, если дверь выполнена из МДФ или ДСП. На дверь из цельного массива дерева ручку можно устанавливать выше или ниже, как удобнее будет ею пользоваться.

Следует отмерить расстояние от пола и на заданной высоте оклеить дверь малярной лентой. Можно обойтись и без ленты – она нужна только для того, чтобы проще было наносить отметки и случайно не повредить полотно. Под дверь кладут клеенку, поскольку при сверлении образуется немного мусора. На этом подготовка закончена, можно приступать к разметкам и сверлению полотна.

В комплекте к замку прилагается инструкция, в которой можно найти схему расположения отверстий. При необходимости делают свой шаблон самостоятельно:

  • на листке бумаги отмечается линия размером по ширине дверного полотна;
  • рисуется прямоугольник заданной ширины с высотой пластины запорного язычка замка;
  • по обе стороны прямоугольника следует нарисовать два симметрично расположенных круга, диаметр которых соответствует диаметру замкового механизма дверной ручки.

Вырезанный из бумаги шаблон приставляется к торцу двери и обводится карандашом. Мастер, для которого врезка замка в межкомнатную дверь своими руками – знакомый процесс, обходится без шаблона. В этом случае он просто отмеряет одинаковое расстояние от пола и делает отметки по центру торца двери и с двух ее сторон. В последнем случае точки находятся на одном расстоянии и от ребра двери.

С моделями запоров решили, теперь поговорим о том, как установить их самому в межкомнатные двери. Но для начала разберемся с инструментом, благо в обоих случаях набор один и тот же.

Как врезать замок в межкомнатную дверь самостоятельно

Чтобы установить замок в межкомнатную дверь много инструмента не понадобится, плюс весь инструмент относительно недорогой зачастую такой набор есть у каждого домашнего мастера.

  • Электродрель;
  • Шуруповерт или набор отверток;
  • Пара стамесок с жалом 10 мм и 20 мм;
  • Рулетка и карандаш;
  • Нож;
  • Молоток;
  • Перьевое сверло по дереву на 23 мм, а лучше набор перьевых сверил 10 – 25 мм;
  • Коронка по дереву диаметром 50 мм и переходник под электродрель для этой коронки.
Инструмент

Установка замков в межкомнатные двери не требует большого количества дорогостоящего инструмента.

Начинаем монтаж, как обычно, с разметки. Расстояние от нижнего края дверного полотна до сердцевины замка по правилам составляет 950 мм. В офисных зданиях его желательно придерживаться, дабы пожарник не нервничал, а дома можно поставить на любой высоте.

Стандарт для межкомнатных дверей составляет 950 мм

Стандарт для межкомнатных дверей составляет 950 мм.

Зачастую на таких защелках расстояние от боковой кромки полотна до центра механизма составляет 60 мм. Но этот параметр лучше уточнить в инструкции к механизму, потому как в разных моделях глубина врезки может отличаться.

Данные по глубине врезки замка есть в инструкции

Данные по глубине врезки замка есть в инструкции к нему.

Теперь при помощи угольника или той же рулетки переносим боковую отметку на центр торца дверного полотна и делаем отметку.

Отметку на торец полотна удобней переносить при помощи угольника

Отметку на торец полотна удобней переносить при помощи угольника.

Чтобы просверлить строго горизонтальное ровное отверстие на уже установленной двери, полотно желательно жестко зафиксировать. Проще всего вставить между полом и полотном пару клиньев с обеих сторон. После чего вставляете в дрель перьевое сверло (23 мм) и высверливаете горизонтальное отверстие по длине механизма.

Отверстие сверлится строго горизонтально в центре торца дверного полотна

Отверстие сверлится строго горизонтально в центре торца дверного полотна.

Чтобы вырезать отверстие на лицевой части полотна нам понадобится коронка по дереву. Вставляете ее в дрель и начинаете сверлить по разметке. Но вначале отверстие высверливается не насквозь, а только до того момента когда центральное сверло коронки выйдет с обратной стороны. После этого вытаскиваете коронку и то же самое проделываете с обратной стороны.

Отверстие коронкой прорезается в 2 этапа с обеих сторон

Отверстие коронкой прорезается в 2 этапа с обеих сторон.

Теперь нужно вставить замок в торцевое отверстие и обрисовать периметр замковой планки. Следите, чтобы планка находилась в строго вертикальном положении.

Торцевая разметка

Торцевая разметка.

Ложе под торцевую планку замка вырезается при помощи стамески. Следите чтобы слишком сильно не углубиться, зачастую достаточно 1 – 1,5 мм. Если нечаянно выбрали слишком глубокий паз, то под низ можно подложить кусочек картона или бумаги.

Ложе под торцевую планку замка

Ложе под торцевую планку замка.

Чтобы жестко закрепить механизм его нужно вставить в отверстие и зафиксировать двумя саморезами. Саморезы войдут гораздо лучше, если предварительно накернить точки входа шилом или просверлить отверстия тонким сверлом.

Фиксируем механизм в дверном полотне

Фиксируем механизм в дверном полотне.

vrezka zamkov i petel v dveri na proizvodstve

В принципе монтаж замка окончен. Теперь вам остается только вставить в механизм ручку. Разборка ручки для модели замка, показанной на фото, есть в инструкции и на видео в этой статье, но такие запоры хороши тем, что под них подходит большинство моделей ручек, ассортимент таких моделей, правила выбора и установка подробно с фото и видео показаны «здесь».

Дверная ручка должна вставляться плотно

Дверная ручка должна вставляться плотно.

Мы не станем снова пересказывать технику разметки под этот вид замка, так как любые замки в межкомнатных дверях устанавливаются на одной высоте. Но капитальные замки на вису врезать крайне не желательно, поэтому вам нужно будет снять дверное полотно с навесов, после чего поставить и закрепить его торцом вверх.

Для врезка капитального замка полотно лучше снять с навесов

Для врезка капитального замка полотно лучше снять с навесов.

В отличие от простой защелки капитальный замок имеет довольно большой механизм. Паз под него мы будем выбирать при помощи все того же перьевого сверла, для этого нужно разметить центральную линию на торце полотна. После чего подбираем перьевое сверло по толщине замка и высверливаем ряд отверстий на глубину замка.

Заготовка под выборку замка делается перьевыми сверлами

Заготовка под выборку замка делается перьевыми сверлами.

Дальше берем пару стамесок и аккуратно вырезаем все лишнее. Работа довольно монотонная и без опыта на нее может уйти до часа. Потихоньку широкой стамеской подрезаются боковины, а узкой выбираются щепки.

Отверстие под замок выбирается стамесками

Отверстие под замок выбирается стамесками.

Когда отверстие полностью выбрано, нам остается только выбрать ложе под лицевую планку замка. Технология выборки идентичная и мы о ней уже рассказывали выше. Дальше прикручиваете замок, вставляете в него ручки и монтируете декоративные накладки.

Ложе под лицевую планку замка выбирается стамеской

Ложе под лицевую планку замка выбирается стамеской.

Техника установки ответной планки для маленькой защелки и капитального замка ничем не отличается. Если вы справились с врезкой замка в полотно, то монтаж ответной планки на лутке у вас не вызовет затруднений.

Предлагаем ознакомиться:  Проводка в квартире своими руками от щитка: схема, замена

Сначала на лутке размечается и высверливается отверстие под язычок замка. После чего прикладываем ответную планку к лутке и обводим ее по периметру. Теперь остается только вырезать стамеской ложе под планку и прикрутить ее саморезами.

Установка ответной планки

Установка ответной планки зачастую не вызывает затруднений.

Установка любого запорного механизма проводится в несколько этапов.

Определение места

Стандартная высота, на которую ставят замки в двери из МДФ – один метр от нижнего края. Дело в том, что именно на этом уровне обычно находится деревянный брус для врезки замковых механизмов.
Если дверь изготовлена из дерева, ручку можно поставить на любом уровне согласно предпочтениям домочадцев. Сделайте измерения и отметьте будущее место установки на дверном полотне и с торца.

Вырезка отверстия

Виды действий и их последовательность зависят от формы замкового механизма.

Круглый замок

  • Определите точку, на которую поставите сверло. Чтобы это сделать, вам понадобится измерить расстояние от края замкового механизма со стороны язычка до проушины для штыря. Отмерьте полученный отрезок от края двери с торца на нужной высоте. Другой способ – приложить сам замок к двери в нужном месте;
  • Далее следует подобрать круговую пилу подходящего диаметра. Отверстие не должно выступать за края накладки ручки и при этом легко вмещать цилиндрический механизм без трения о кромки;
  • Установите круговую пилу на дрель и просверлите отверстие, ориентируясь на метки. Сделать это лучше за два раза, с одной и с другой стороны, работая сверлом до середины полотна – так вы снизите риск скола лицевой поверхности;
  • В торце двери сделайте углубление, используя круговую пилу меньшего диаметра. Диаметр подбирается так, чтобы накладка полностью закрывала отверстие, а язычок свободно проходил в него. Чтобы сделать отверстие в нужном месте, отметьте точку для установки сверла в точке пересечения горизонтальной оси на высоте установки замка и вертикали, которая делит торец строго пополам.

Плоский замок

  • Приложите фиксатор замка к двери и обведите его карандашом по контуру. Перенесите соответствующие метки на торец и соедините центры горизонтальных линий вертикальной осью. Отмерьте в обе стороны от этой черты половину ширины замкового механизма и начертите прямоугольник;
  • Возьмите дрель с долотчатым сверлом и сделайте вдоль оси несколько отверстий на глубину замкового корпуса. Выбейте гнездо для установки, используя долото;
  • Вставьте в полученный зазор лицевую накладку и обведите ее контур. Уберите древесину на толщину накладки, используя стамеску;
  • Угольником отметьте на полотне место скважины и ручки, просверлите отверстия в полученных точках.

Установка замка

Врезка замка – процесс, в ходе которого замок устанавливают в проделанное углубление в дверном полотне вертикально, затем обводят карандашом контур накладки. После этого механизм нужно вынуть и снять часть верхнего слоя с торца по этим контурам стамеской и деревянной киянкой на глубину толщины накладки. Это необходимо, чтобы он не упирался в косяк.

Предлагаем ознакомиться:  Установка металлической двери своими руками

По завершении работы по вырезке отверстий переходите к монтажу. Здесь следует ориентироваться на инструкцию завода-изготовителя, поскольку иначе легко ошибиться в правильности установки ручек. Вставьте все элементы замка в отверстия согласно рекомендациям, закрутите элементы крепежа шуруповертом или отверткой.

Проверьте правильность работы замка, по очереди повернув ручки с обеих сторон и поставив стопор в оба положения.

Установка ответной планки

Речь идет о второй части замка, которая размещается в косяке – в нее будет входить язычок механизма.

  • Притворите дверь с установленным замком к косяку и сделайте отметку в точке, соответствующей середины язычка в месте его соприкосновения с коробкой;
  • Сделайте отверстие с нужными параметрами, ориентируясь на размеры декоративной накладки и глубину вхождения язычка. Технологии для сверления применяйте те же, что были описаны выше;
  • Наденьте ответную планку на язык и закройте дверь. Приподнимите элемент планки, чтобы расстояние от верхнего и нижнего края языка было одинаковым. Зафиксируйте деталь рукой, попросив кого-то открыть дверь;
  • Прикрутите ответную планку отверткой или шуруповертом к дверной коробке, придерживая ее второй рукой. Заглублять деталь не нужно, так как замковый механизм уже утоплен в торец.
Установка замка в межкомнатную дверь

Магнитный замок

Виды замков для межкомнатных дверей

Перед выбором замка необходимо ознакомиться с его видами. При покупке механизма особое внимание уделяют цвету и дизайну. Фурнитура должна гармонировать с интерьером и сочетаться с мебелью.

Одни мастера выбирают готовую ручку в дверь с замком, другие — запор без рукоятки с дальнейшей ее установкой с внутренней и внешней стороны.

Врезные запорные механизмы подразделяются на такие виды:

  • с защелкой;
  • с фиксатором;
  • с ключом;
  • электромагнитные.

Фурнитуру перед покупкой внимательно осматривают и изучают на наличие брака.

Установка замка в межкомнатную дверь происходит следующим образом:

  1. Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
  2. С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
  3. Отмечаем параметры опорной пластины и выбираем ровную площадку.
  4. Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
  5. Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

ремонт

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

  1. С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
  2. Закрепляют саморезами механизм защелки.
  3. Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
  4. Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
  5. С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
  6. Вставляют декоративную планку, закрепляют на стержне.
  7. Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
  8. Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

  1. Подготовьте необходимые составляющие части механизма.
  2. В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
  3. В процессе установки замка межкомнатная дверь должна быть закрытой.
  4. По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
  5. Снимите стикер.
  6. Отсоедините защитную крышку от электромагнитного запора.
  7. Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
  8. Саморезами зафиксируйте планку.
  9. Присоедините питающий провод через технологическое отверстие.
  10. Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
  11. Установите защитную крышку.
  12. Фиксирующие шпонки необходимо вставить в ответную планку.
  13. Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

Подготовительный этап

После того как дверные ручки и замки выбраны, предварительно перед монтажом изучают их особенности, порядок проведения работы, подготавливают необходимые инструменты для врезания замка, делают разметку.

Предлагаем ознакомиться:  Как вставить замок в межкомнатную дверь

На подготовительном этапе учитывают следующие моменты:

  1. Специалисты рекомендуют не врезать запорное устройство в заранее установленную межкомнатную дверь. Сначала вставляют замок, затем осуществляют монтаж полотна в коробку.
  2. Толщина вертикального бруса полотна должна соответствовать ширине запорного устройства и составлять не менее 40 мм.
  3. Ручку располагают на удобной высоте.
  4. Фурнитуру врезают чаще всего на расстоянии 1 м от пола.

Как правильно врезать замок, описано в инструкции по установке замка, которая входит в комплектацию фурнитуры.

Дверные ручки с запорным устройством можно собрать и установить в дверь самостоятельно с помощью такого набора инструментов:

  • рулетка или сантиметровая лента;
  • карандаш или мел;
  • линейка;
  • столярный угольник;
  • плоская и крестообразная отвертка или шуруповерт;
  • электродрель;
  • сверла по дереву или коронка;
  • стамеска;
  • молоток;
  • напильник;
  • фреза;
  • саморезы и крепежные детали;
  • столярный нож, шило.

Разметка

Врезка замка межкомнатных дверей своими руками должна осуществляться согласно нормам и правилам установки. На подготовительном этапе всегда проводится разметка полотна, которая состоит в следующем:

  1. Разметку выполняют карандашом или мелом, прикладывая к двери запорное устройство.
  2. Отмеряют 1 м от пола, ставят горизонтальную отметку.
  3. Проводят вертикальную линию. Точка пересечения — это центр установки замка.
  4. На торце двери отмечают место под отверстие для защелки, на поверхности полотна — для ручки.
  5. Приставляют корпус механизма к линиям и отмечают нижний край.
  6. Разводят планки на толщину запорного устройства, отмеряют 5 см с помощью рулетки, проводят 2 параллельные линии перпендикулярно 2 горизонтальным.
  7. Поставить замочный механизм необходимо в центре полотна с его торцевой стороны. Находят и отмечают эту точку. Острием шила в торце двери отверстие немного углубляют для дальнейшей установки самореза.
  8. На устройстве измеряют расстояние от центрального углубления до ответной планки защелки. С помощью угольника переносят замеры на поверхность полотна с двух сторон. Намечают место расположения защелки.
  9. Чтобы отметить точку расположения ручки, используя коронки для сверла, делают отверстие под приспособление. Для этого выбирают окружность необходимого диаметра и по центру разметки немного углубляют.

От точности разметки зависит установка замочного механизма.

Выполнение отверстий

установка замка в межкомнатную дверь - высверливание отверстий

Отверстие высверливают специальной насадкой.

Как врезать замок в межкомнатную дверь самостоятельно

Высверливается отверстие в торце. Межкомнатная дверь может состоять из цельного массива дерева или быть полой. Сверление в любом случае производится на глубину замкового механизма.

Чтобы высверлить круглые отверстия на полотне, на сверло устанавливается насадка — коронка. Приставив сверло с насадкой к отмеченной точке, высверливается отверстие с одной стороны дверного полотна. Глубина сверления – до появления сверла с другой стороны двери. После чего, во избежание сколов на полотне следует остановиться и коронкой высверлить круг на второй стороне полотна.

В результате у нас образовалось круглое сквозное отверстие, соединенное с отверстием, имеющим выход на торец двери.

Установка деталей замка

установка замка в межкомнатную дверь - выемка отверстия

Стамеской производят выемку для установки пластины замка.

Следующим шагом станет выборка материала дверного полотна со стороны торца для установки и углубления пластины с замковым язычком. Здесь потребуется подготовленная заранее стамеска и канцелярский нож.

Пластина прикладывается к торцу, обводится карандашом, а затем по этому контуру делается надрез канцелярским ножом. Это необходимо для того, чтобы аккуратно срезать пленку, покрывающую дверное полотно. После чего стамеской выбирается слой, толщиной чуть менее толщины накладной пластины замка – при подтягивании шурупами она встанет вровень с плоскостью торца. По разметке высверливаются отверстия под шурупы.

Можно приступать к установке замка с ручкой.

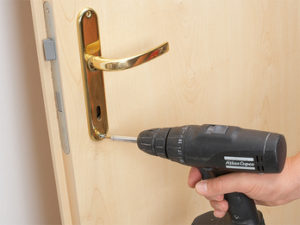

установка замка в межкомнатную дверь - монтаж ручки

Механизм фиксируется винтами.

Прежде всего, обратим внимание на запорный язычок – если он имеется, то должен располагаться с внутренней стороны комнаты. В комплекте замка имеется ключик, при помощи которого декоративная розетка отсоединяется от замкового механизма.

Замок состоит из двух ручек: одна соединена со штырями, в другой имеются отверстия под штыри. Ручки вставляются с противоположных сторон полотна таким образом, чтобы штыри вошли в имеющиеся для них отверстия. Винтами цилиндровый механизм фиксируется на двери. До появления щелчка устанавливаются декоративные розетки.

В торце монтируется пластина с запорным язычком и закрепляется шурупами. На этом установка дверных ручек завершена. Следующим этапом будет выемка отверстия и установка пластины под вход запорного язычка на дверном проеме напротив.

установка замка в межкомнатную дверь - монтаж пластины

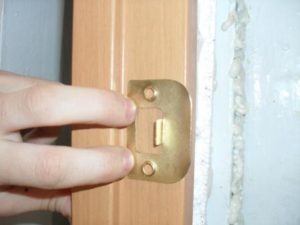

Пластину под замок устанавливают на дверной косяк и фиксируют шурупами.

На косяке отмечается то же расстояние от пола, что и для установки ручки. Для этого необязательно использовать рулетку. Проще закрыть дверь и сделать отметки на косяке напротив верхнего и нижнего угла замковой пластины на торце двери. Затем линейкой отметки переносятся на плоскость проема. Высверливается отверстие под язычок и четыре отверстия под шурупы.

Если вы купили магнитный замок, устанавливать его нужно будет в соответствии с приведенными выше инструкциями согласно форме механизма. При этом нужно будет выводить провода контроллера при установке корпуса в отверстия двери. Если вы не уверены в собственных навыках при работе с электропроводами, лучше пригласить специалиста. Это позволит поставить замок с магнитным контроллером правильно и быстро.

Заключение: несколько практических советов

  • Описание действий иногда занимает больше времени, чем сама установка замка в дверь. На самом деле работа не так сложна, как выглядит на бумаге. Важно аккуратно выполнить все отметки.
  • В продаже имеются замки для межкомнатных дверей с разной конфигурацией ручки. Порядок работы по их установки, как правило, не отличается друг от друга.
  • Как уже отмечалось выше, межкомнатная дверь может быть полой внутри. По стандартам внутри двери из МДФ или ДСП на высоте одного метра от нижнего края двери монтируется деревянная балка. Установленный замок должен располагаться непосредственно в данном месте, иначе он будет стоять непрочно и в процессе эксплуатации испортит дверное полотно. Проверить наличие балки внутри можно простукиванием дверного полотна.

Надеемся, что эта статья поможет мастеру, впервые приступившему к работам по врезке замка, выполнить весь процесс качественно и быстро.
