Необходимость вентиляции в сауне

Нужна ли вентиляция в сауне? Ведь драгоценное тепло выводится наружу вместе с потоком воздуха. Это рассуждения несведущего человека.

Воздушные потоки от печи в сауне

Воздушные потоки от печи в сауне

На самом же деле раскаленным воздухом дышать тяжело,  немного легче становится, если воздух сухой. Но в закрытом помещении сауны обилие влаги выделяется потеющими людьми. Если же взять в руки банный веник, то влажность повышается моментально и значительно. Дышать просто невозможно, да и оздоровительной такую процедуру уже никак не назовешь. В первую очередь страдают сердце и сосуды, поэтому вентиляция нужна в каждой сауне для регуляции влажности и подачи кислорода.

Чаще всего к парной прилегают еще душевая и комната отдыха. Этим помещениям сауны нужна вентиляция. При повышенной влажности трудно дышать, невозможно обсушиться и вытереться. В отсутствии воздухообмена стены помещения со временем покроются плесенью, появится неприятный запах. Деревянные конструкции загниют, вместо 20 лет сауна прослужит в четыре раза меньше.

Комбинированная вентсистема

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка. Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо.

Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором.

Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя.

Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал.

Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой.

В русской бане, в отличие от обычной моечной, нужно обеспечить с помощью вентиляции такие условия:

  • температура в парной – от 50 до 60 градусов;
  • относительная влажность – не ниже 70 и не выше 90%;
  • очень быстрая сушка любой деревянной поверхности после окончания мытья;
  • оперативное понижение влажности при исключении сквозняков и раскрытия дверей;
  • одинаковое качество воздуха в парной, а также в комнате отдыха, независимо от сезона;
  • сохранение всех традиционных свойств русской бани.

Никакие вентиляционные устройства не помогут спастись от угарного газа, если будет его постоянный приток. Придется непрерывно следить за полнотой сгорания дров, и только после затухания всех углей перекрывать дымоход. Организация притока воздуха в рубленой бревенчатой бане происходит через венцы стен.

Такой подход по понятным причинам не годится для кирпичной постройки. Когда стены обшивают досками или вагонкой, обязательно потребуется использовать вентиляционные отверстия, иначе негативное действие сырости окажется чрезмерно сильным. Для вывода труб на улицу в большинстве случаев окажется достаточно отверстия 200х200 мм. Выбор пластика или металла должен производиться в соответствии с конкретным проектом и условиями эксплуатации вентиляционной системы.

Баня из пеноблоков обязательно должна вентилироваться и внутри стен. Слои гидроизоляции и обшивки разделяются вентиляционным зазором, для внешней облицовки он составляет 40-50 мм, а внутри бани – 30-40 мм. Типичная конструкция подразумевает использование обрешетки, которая уже помогает держать облицовку стен.

Варианты движения воздушных потоков
Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

  1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
  2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

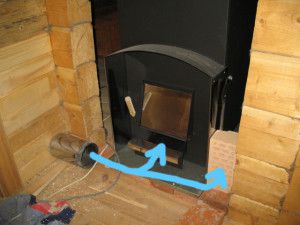

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь
Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила
Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане
Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов
Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком
Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Нужна ли в бане вентиляция и каковы ее основные принципы?

Выполнение монтажа своими руками начинается с обустройства в сауне специального канала, который будет обеспечивать к каменке приток свежего воздуха, этот воздуховод располагают под полом в непосредственной близости к источнику тепла. Сечение хода должно быть на четверть меньше короба для отверстия. Кислород будет поступать с улицы. Короб устанавливают вдоль плинтуса, изнутри он защищается решеткой, с наружной стороны монтируют сетку, предотвращающую проникновение насекомых.

По диагонали к приточному выполняют вытяжной канал, отвечающий за отток воздуха. Он должен размещаться на высоте 23-27 см по отношению к полу. Этот отвод тянется до потолка и оттуда выходит на улицу. Для обустройства качественной вентиляционной системы рекомендуется использовать пластиковые трубы.

  • спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
  • в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
  • пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.
Предлагаем ознакомиться:  Чем замазать кирпичную печь трещины
Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться
Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться
Принцип Описание
Правильное распределение воздушных потоков Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Движение горячего воздуха в сауне

Движение горячего воздуха в сауне

Поддержание высокой температуры и наличие чистого воздуха. Вот главные требования к работе вентиляции в сауне. Всего за 1 час воздух в небольшом помещении должен незаметно обменяться не менее 4 раз, поэтому вентиляционную систему в сауне создают по особым правилам. Порции свежего воздуха должны перемешиваться с раскаленным воздухом помещения.

Устройство вентиляции в сауне может быть механическим, естественным или сочетанным. Первый вариант вентиляции сауны в коттедже достаточно дорог, поэтому более популярен принудительный отток отработанного воздуха. Свежий воздух с улицы затягивается в сауну при понижении давления вследствие работы вытяжного вентилятора.

Комбинированная схема вентиляции в сауне хороша тем, что не требует перекрестного расположения вытяжных решеток, а это необходимое условие для работы естественной вентиляции в сауне. Видео освещает процесс размещения отдушин в удобных местах. Система должна обеспечить тщательное перемешивание холодных и горячих воздушных потоков. В противном случае разница температур в помещении будет слишком заметна.

Законы устройства вентиляции в саунах:

  • Диаметр вытяжной трубы должен быть не меньше диаметра приточной, это норма;
  • Сечения труб выбираются пропорционально объему: на 1 кубический метр помещения приходится 24 сантиметра площади сечения;
  • Запрещено устанавливать отток и приток строго напротив друг друга;
  • Отдушины сауны оборудуются вентиляционными задвижками, позволяющими уменьшить или увеличить воздушный поток.

Правильная вентиляции в сауне: 3 важных момента

Приточные и вытяжные каналы в парилке должны быть спроектированы таким образом, чтобы создавать баланс воздуха. Массы не должны застаиваться или стремительно выводиться, отток и приток должны быть регулируемыми, чтобы была возможность прогнозирования направления потоков. Недопустимо образование сквозняков.

Решая, как правильно обеспечить воздухообмен в сауне, нужно на начальных этапах грамотно ее спроектировать: хотя бы одна стена парилки должны граничить с улицей – в ней будет выполнено вытяжное отверстие. Под дверью, ведущей непосредственно в прогреваемую зону, необходимо предусмотреть двухсантиметровый зазор.

Каждый час в помещении должно произойти минимум 4 полные смены воздуха, потоки должны быть направлены от зоны отдыха к хозплощадкам, санузлам. Систему проектируют так, чтобы воздух переходил из парилки в моечную с туалетом, далее – в тамбур и уже на улицу.

Вывод вытяжного канала должен находиться выше уровня крыши. Приток, в свою очередь, обустраивают на уровне не выше 50 см от пола в непосредственной близости к печи на стене, противоположной вытяжному воздуховоду. Внедрение принудительного воздухообмена сопровождается монтажом вентиляционной решетки, ее располагают на 2 метра выше уровня грунта.

Если в совокупности с парилкой используется газовый водонагреватель, для него устанавливают отдельный вытяжной канал. Целесообразно по возможности вторично использовать горячий воздух, вырабатываемый в парилке: например, его можно направлять на отопление смежных с сауной помещений.

  • Подбирать сечения труб нужно исходя из стандартных расчетов: на 1 м3 сауны необходимо 24 см площади поперечного сечения.
  • Отток и приток нельзя размещать строго напротив.
  • На отдушины парилки необходимо устанавливать специальные вентзадвижки, с помощью которых можно контролировать воздушные потоки.

Естественная вентиляция сауны

Такой вид вентиляции наиболее популярный, так как он подходит для большинства помещений, безопасный, эффективный и устройство обойдется недорого. Нужно тщательно подбирать места в помещении для ветканалов – учитывается площадь сауны, высота потолков, расположение печки и, конечно же, материалы, из которых изготовлено здание.

Правильно размещенный вентканал

Правильно размещенный приточный вентканал

Приблизительные размеры отверстий 320-410 кв. см., но специалисты советуют делать их лучше больше, чем меньше. Если процесс циркуляции воздуха в помещении слишком быстрый и температура в бане быстро снижается, отводы нужно прикрывать специальными заслонками – вращающимися клапанами, вентиляционными и регулируемыми решетками. С точки зрения эстетичного вида сауны лучше использовать декоративные заслонки.

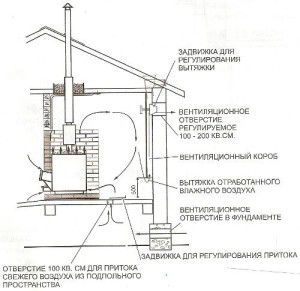

Точная схема естественной вентиляции сауны

Точная схема естественной вентиляции сауны

Естественная вентиляция помещения сауны обеспечивается за счет перепада давления на улице и в помещении. Плюс этой схемы в дешевизне монтажа и отсутствии расходов на эксплуатацию. Такую вентиляцию в сауне можно оборудовать своими руками.

Вентиляция в сауне своими руками устройство схема

Естественная вентиляция может осуществляться посредством:

  • аэрации;
  • ветрового напора.

Принцип аэрации заключается в проникновении воздуха с улицы через отдушины в нижней части помещения. Поднимаясь вверх, он «выдавливает» горячие массы через воздуховод. Это хороший способ вентиляции для очень горячих саун с обилием пара. В таких условиях воздухообмен происходит достаточно интенсивно.

Ветровой напор возможен лишь в помещениях из сруба. Давление воздуха в помещении обеспечивается сильными порывами ветра, создающими на подветренной стороне разряжение воздуха. Сквозь зазоры между бревнами воздух с одной стороны выходит, с другой заходит.

Механическая вентиляция в сауне

Механическая, она же принудительная вентиляция в сауне устанавливается тогда, когда нет никакой возможности организовать естественный приток или выдув. Оборудование для принудительной вентиляции сауны достаточно сложное и дорогостоящее: вентиляторы, фильтры для воздуха, нагреватели, охладители.

При принудительной системе вентиляции сауны выдув отработанного воздуха обеспечивается вытяжными вентиляторами. Перед выбросом наружу воздух проходит фильтрацию.

Вентиляция в сауне своими руками устройство схема

Острая необходимость в принудительной эвакуации воздуха есть в саунах с большими бассейнами, общественных заведениях, принимающих много посетителей, моечных залах.

Система выводит газы, пар, посторонние запахи, обеспечивая посетителей чистым и свежим воздухом.

Приток при механической вентиляции деревянной сауны осуществляется принудительно. В некоторых случаях невозможно обеспечить естественный приток свежего воздуха с улицы. Тогда используют приточную систему. Она достаточно сложна и содержит шумоподавляющий механизм, приточную камеру, обратные клапана, диффузоры и распределительные решетки.

Как правило, перед подачей воздух обогревают и фильтруют.

Вентиляция в сауне с электрокаменкой

Принудительная вентиляция в сауне с электрокаменкой

Принудительная вентиляция в сауне с электрокаменкой

Приток свежего воздуха к печи осуществляется специальным каналом, который должен располагаться под полом, а воздухоотвод поближе к ней. Короб для отверстия устанавливают на 1/4 больше площади сечения дымохода. Поступать кислород должен только с улицы. Вентиляцию можно соорудить собственноручно. Для этого, первым делом, вдоль плинтуса монтируется короб, выходящий на улицу. С внутренней стороны он закрывается решеткой, а с наружной – сеткой, для того, чтобы в парную не попали насекомые или мелкие вредители.

Схема вентиляции сауны с учетом подсобных помещений и расчетами

Схемы забора воздуха в сауне

Схемы забора воздуха в сауне

Приведенные нами схемы четко разъясняют, как правильно сделать вентиляцию в сауне своими руками.

Схема №1

Вентиляция в сауне своими руками устройство схема

Приточное отверстие оборудуется прямо за топкой на 0,2 м выше пола. Вытяжное планируют на стене напротив, на такой же высоте. Воздух с улицы проходит через горячую печь, устремляется вверх к потолку. По мере уменьшения температуры воздушный поток опускается и достигает вытяжной отдушины.

При подобном устройстве вентиляции в любой сауне обеспечивается высокая температура и отличное прогревание.

Схема №2

Эта вентиляция хороша для сауны в коттедже, когда на улицу выходит лишь одна стена помещения.

И выдув и приток находятся на внешней стене прямо напротив топки. На высоте 0,2 м от пола приточное, в 0,2 м от потолка – вытяжное со встроенным вентилятором.

Поток холодного воздуха врезается в самую нагретую часть печки, совершает круговорот по помещению и выходит через вытяжку наружу.

Схема №3

Вентиляция в сауне своими руками устройство схема

Обеспечивает мягкий прогрев помещения. Приток воздуха оборудуется за топкой на уровне 0,5 метра от пола. А вытяжка с вентилятором на стене напротив – в 0,2 м от пола.

Воздушные массы перемещаются по кругу: нагрелись от печки, поднялись, опустились и попали на вытяжной вентилятор. Движение воздуха при этой схеме не столь интенсивное, поэтому температура в помещении равномерна, гарантируется постепенный, равномерный прогрев.

Эта схема учитывает не только помещение парной, но и моечное отделение, и комнату отдыха. Чуть ниже мы приводим поясняющее видео вентиляции в сауне.

  • парилка – оборудуется естественная вентиляция;
  • моечная – механическая вытяжка;
  • комната отдыха – естественный приток и выдув;
  • подсобное помещение – механическая вытяжка, запускаемая выключателем света.
Потоки воздуха вентканала сауны

Потоки воздуха вентканала сауны

Сделать вентиляцию в сауне «как у соседа» не получится. Необходимы точные расчеты. На этапе проектирования принудительной вентиляции определяется воздухообмен. Это объем воздуха, который должен быть заменен в данном помещении за 1 час.

Воздухообмен = О х К,

где О – объем воздуха в помещении, К – кратность воздухообмена.

Кратность воздухообмена – это определенная для каждого типа помещений величина:

  • парная – 5;
  • душевая – 50;
  • комната отдыха – 3;
  • массажная – 5.

Расчетная цифра округляется в сторону увеличения до 0 или 5 после запятой.

Между значением притока и выдува должен поддерживаться баланс. Поэтому, когда согласно расчетам приток больше, повышается и показатель вытяжки.

Предлагаем ознакомиться:  Сифон для бани в полу — Все о Лада Гранта

Вентиляция в сауне своими руками устройство схема

Учитывая полученные значения, рассчитываются диаметры воздушных каналов.

Форма сечения воздуховодов зависит от конструкции и типа вентиляции, но монтировать проще круглые каналы. Колена соединяются друг с другом с помощью соединительной арматуры для сауны. Вентиляционные задвижки приобретаются в любом крупном строительном супермаркете вместе со всеми необходимыми расходными материалами.

Разница производительности компенсируется за счет естественного притока через щели в стенах и дверях.

Система воздухообмена может быть естественной, механической и комбинированной. Два последних типа нуждаются во внедрении приточно-вентиляционного оборудования.

Эта схема базируется на перепаде давления между помещением и улицей. Главные ее преимущества – малая себестоимость и легкость эксплуатации, отсутствие необходимости в дорогостоящем обслуживании и возможность обустройства своими руками. Естественная вентиляция основывается на законах ветрового напора или аэрации.

Естественная вентиляция сауны
Естественная вентиляция сауны осуществляется через отдушины в нижнем сегменте парной

При перемещении вверх он вытесняет горячие массы, таким образом направляя их в воздуховод. Данное решение оптимально для обслуживания очень нагретых помещений, в которых обильно используется пар – в подобных условиях наблюдается интенсивный воздухообмен.

Ветровой напор обеспечивается только в саунах, выполненных из сруба. Необходимое давление воздуха создается за счет сильных порывов ветра, на подветренной стороне возникает разреженная атмосфера. Потоки сквозь щели между бревнами заходят с одной стороны, а с другой выходят.

Естественный метод не подразумевает регулирование параметров воздухообмена. При сильном ветре возникнет сквозняк, будет сложно поддерживать требуемый температурный режим.

Вентиляционное приточное окно у входа в баню

Принудительные схемы используются в тех случаях, когда нет возможности создать естественный приток-отток. Здесь требуется дорогостоящее оборудование – фильтры, охладители, вентиляторы, нагреватели.

Принудительный отток обеспечивается с помощью вытяжных вентиляторов. Оборудование фильтрует воздух перед тем, как выбросить наружу. Искусственная эвакуация отработанных масс более всего необходима в больших саунах, имеющих моечные залы, в интенсивно эксплуатируемых парных. Система пригодится для быстрого избавления от посторонних запахов и газов.

Механическая вентиляция сауны
Механическая вентиляция в парных из древесины подразумевает использование принудительного притока воздуха с улицы

Такая система имеет сложную конфигурацию, в нее обязательно входят шумоподавляющие устройства, обратные клапаны, распределительные решетки, приточная камера и диффузоры. Перед подачей в сауну уличные массы обогревают, фильтруют.

Самая простая схема комбинированной приточно-вытяжной вентиляции – создание приточного отверстия на 20 см выше пола неподалеку от печи, вытяжное обустраивают на противоположной стене. Уличный воздух, нагреваясь от горячей печи, постепенно поднимается вверх. Эта масса по мере остывания опускается к вытяжному каналу. Такое решение помогает поддерживать высокую температуру в сауне, при этом обеспечивая поступление кислорода в должном объеме.

Если с улицей контактирует лишь одна стена парной, приток и выдув оборудуют на одной стене – первый у пола, второй у потолка вместе с вентилятором.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Типичные ошибки

Простая система вентиляции

Простая система вентиляции

  1. Установка одного отвода под потолком помещения. Недостаток такого монтажа заключается в том, что все теплые воздушные массы будут подниматься наверх и быстро «вытягиваться» на улицу. Регулировать температурный режим в сауне будет трудно, а расход топлива увеличится в несколько раз.
  2. Монтаж притока и вытяжки на одном уровне. Воздухообмен будет минимальным, и гарантировано образование сквозняков в парной.
  3. Если сечение вытяжного канала меньше чем приточного, то циркуляция воздуха в сауне с парогенератором будет затруднена.

Главная цель сооружения вентиляции в парной – обеспечение постоянного воздухообмена в помещении (не меньше 5-6 раз). В процессе монтирования ветсистемы важно не допускать ошибок, которые приведут к появлению таких проблем, как недостаток свежего воздуха и сквозняки.

После того, как вентиляционные каналы в бане с электрокаменкой или простой печью были установлены, нужно проверить их работу – достаточно просто поднести к отверстию спичку или зажигалку. Посещение парной с правильно оборудованной системой вентиляции принесет только пользу для здоровья и удовольствие для души и тела.

Если предусмотреть только одну вентиляционную отдушину под потолком, через которую будет выводиться отработанный воздух – пусть даже с шибером, но она будет быстро удалять нагретые массы. Подобный недостаток схемы усложняет процесс достижения в парной оптимальной температуры, приводит к значительному увеличению расхода топлива.

Если все функциональные отверстия – приточные и вытяжные – будут расположены на одной высоте по отношению к полу, появится сквозняк. Возникнет минимальный воздухообмен, недостаточно эффективный для полноценного обслуживания помещения.

Еще одна распространенная ошибка – когда диаметр приточного канала больше, чем вытяжного, в этом случае воздухообмен также будет затруднен. Чтобы выбрать оптимальное соотношение воздуховода, нужно воспользоваться стандартным правилом: на каждый кубический метр парной приходится 24 кв. см сечения.

Роль печи в вентиляции сауны

Вентиляция печи сауны

Вентиляция печи сауны

Специализированное оборудование обеспечивает оптимальные параметры вентиляции в сауне. Позволяет устанавливать желаемую температуру и влажность, мощность притока и подогрев. Однако такую вентиляцию в сауне своими руками не установить, а высокотехнологичное оборудование стоит очень дорого. Посему большинство владельцев используют традиционные способы, хорошо работающие уже не одно столетие.

И при таких технологиях приток воздуха обеспечивается печкой. Чаще всего топку оборудуют в самом помещении парной или в прилегающем помещении. Во втором случае обогрев производится топочным тоннелем. Как правило, в саунах устанавливаются металлические топки, которые обкладываются камнем или кирпичом.

Приток воздуха к печи обеспечивается особым воздуховодом, расположенным под полом. Выходное отверстие делается как можно ближе к топке. Короб для вентканала обустраивают диаметром на 15 больше сечения дымохода. Приток воздуха должен быть напрямую с улицы, чтобы он был действительно свежим, без дополнительных запахов подвала.

Когда топка выходит в помещение парилки, оборудовать следует один канал для притока, другой для конвекции. Многие прячут нижний короб под подиум на полу. Печка устанавливается на него, предварительно подкладывается металлический лист во избежание возгорания. Печь облицовывается кирпичом, после чего возводится экран с двумя дверками для конвекции. Через них тепло распространяется от печи по помещению, а также проникает и свежий воздух.

Отток воздуха в сауне

Отток воздуха в сауне

Отток воздуха осуществляется вытяжным вентканалом, расположенным по диагонали относительно приточного. Такая конструкция гарантирует отличную вентиляцию помещения парной. Если стена облицовки печки выходит в смежное помещение, необходимо и здесь оборудовать конвекционную дверцу.

Выход отводного канала оборудуется в 20 – 25 см от пола. Далее труба проходит вверх до потолка и выводится наружу. Удобнее всего использовать пластиковые вентиляционные трубы. Для красоты они сверху прикрываются коробами из деревянной вагонки. Чаще всего используются короба диаметром 125 кв. см.

Во время растопки нижние дверцы не закрываются. Через верхние теплый воздух будет вытягиваться, частично попадая опять в топку и прогреваясь повторно. Это явление именуется разгоном печи. Добившись интенсивного горения, нижние дверцы закрывают, верхние же оставляют открытыми.

По вентиляции под топку подается холодный воздух, температура его повышается и через верхние дверцы он идет в парилку. Таким образом, весь объем воздуха парной прогревается полностью, до самых нижних слоев. После чего горячие массы воздуха будут выдавливаться холодными в комнату отдыха, моечную и так далее.

Таким образом, обеспечивается одновременно и обогрев, смотрите на фото вентиляции в сауне.

Утепление дымохода сауны

Полная термоизоляция трубы вентканала уменьшает приток тепла в помещение. Использование в сауне сэндвич-труб ухудшает вентиляцию и отведение дыма. Но дымоход от печи можно эффективно применять для вентиляции сауны в коттедже.

Безусловно, металлический дымоход не оставляют открытым. Лучшим вариантом является кожух из кирпича с поддувальным отверстием, оставленным во 2 ряду кладки. Еще одно отверстие оставляется наверху и получается тепловой насос. Он замечательно работает как часть вентиляции сауны в коттедже и ускоряет отопление.

Сооружая вентиляцию в сауне, важно понимать, что у каждого помещения и у каждой печи существует собственный «характер». Посему все полученные рекомендации необходимо подстраивать под каждый конкретный случай. Универсальной схемы вентиляции в деревянной сауне не существует. Не зная как сделать вентиляцию в сауне, не стоит и браться за эту непростую задачу.

Подробности схемы вентиляции в сауне смотрите на видео.

Вентиляция в бане: схема и устройство, особенности систем

Вентиляция в бане может быть выполнена различными способами.

От ее присутствия зависит:

  • распределение потоков тепла внутри;
  • комфорт и безопасность моющихся;
  • период эксплуатации здания.

Там непрерывно концентрируется вода и пар, дерево активно вбирает их в себя. Даже если просушивать здание периодически, не налаживая постоянное движение воздуха, эффект окажется недостаточно сильным. Чтобы не было сырости, требуется создать пару вентиляционных окон – одно служит для ввода чистого воздуха снаружи, а другое помогает выйти разогретому, вобравшему много воды.

Конечно, большое значение имеет и величина каждого окна, и возможность отрегулировать просвет. На них ставят задвижки, открываемые полностью или частично. Расчет объема вентиляционных отверстий отталкивается, в первую очередь, от площади помещений бани. Если сделать их слишком крупными, на полу и в мойке плесень никогда не появятся, но парная будет нагреваться очень долго, расходоваться при этом будет необычайно много топлива либо электрической энергии. Слишком узкие окна не позволят воздуху внутри охладиться или стать суше.

Категорически недопустимы все отклонения от нормальных параметров, которые позволяют исключить возникновение мощных температурных перепадов – это не только создает дискомфорт, но и может спровоцировать проблемы со здоровьем. Совсем исключить различие температуры потоков невозможно, требуется только ограничить их величину.

Предлагаем ознакомиться:  Бассейн своими руками из бетона

В большинстве случаев вентиляционные проемы делают строго одинаковыми. Выходное отверстие можно сделать крупнее входного, однако по правилам безопасности оно не может быть меньше первого. По тем же причинам иногда прибегают к парным выходным окошкам. В качестве управляющих элементов стоит применять не дверцы, а задвижки, при закрытии которых невозможно сохранение щелей. Когда парная прогревается в первый раз, задвижки запирают на 100% до тех пор, пока воздух не достигнет нужной температуры.

Применение элементов с управляемым положением полезно и потому, что величину притока воздуха нужно регулировать сообразно сезону. Когда на улице стоят отрицательные температуры, даже совсем небольшая струйка воздуха приносит много холода. Оттого открывать вентиляционные окна полностью не следует. Поперечные сечения таких окон в среднем должны составлять 24 кв. см на 1 куб.

Категорически нельзя ставить вентиляционные окна на одной высоте или даже прямо напротив друг друга, поскольку это не позволит прогреть весь воздух в бане в достаточной степени. Кроме того, такая конструкция не даст равномерно смешать воздушные массы, а значит, потребуется основательно рассчитать точность расположение вентиляционных элементов. Вытяжные окошки рекомендуется помещать чуть ниже потолка, потому что воздух после нагрева сразу устремляется наверх.

Как правильно сделать в бане вентиляцию своими руками

Вариант Описание
Естественный Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла
Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Регулируемая задвижка на вентиляционном окошке

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки
Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки
Андрей Павленков

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки.

Вентиляционные каналы следует закладывать еще на стадии возведения стен
Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Монтаж вентиляции подразумевает, что при выводе трубы наружу ее оберегают от проникновения снега, грязи, дождевой и талой воды. Когда так сделать не получается, можно организовать вентилирующий короб либо направить трубу наверх, проводя ее сквозь перекрытие и крышу. В последнем случае канал прикрывают зонтиком, чтобы исключить проникновение внутрь тех же осадков и опадающих листьев.

Пошаговое руководство по монтажу вентиляции в бане найти не составляет труда, однако самым простым вариантом оказывается применение асбестоцементных труб и решеток, подбираемых сообразно диаметру канала. Если же говорить о техническом исполнении, самым эффективным и удобным исполнением в стенах каркасного типа признается использование приточных клапанов.

Далее:

  • при помощи самого лобзика вырезают окружность;
  • убирают деревянные детали;
  • вынимают утеплительный и пароизоляционный материал;
  • с помощью длинного сверла пронзают внешнюю обшивку (так нужно делать, чтобы не допустить ошибки при размещении наружной доли клапана);
  • размечают снаружи подходящее отверстие и делают его с использованием длинных сверл;
  • отпиливают трубки клапанов по толщине стены.

При подготовке нового строения обязательно нужно рассчитать как величину отверстий, так и требуемую мощность вентиляторов. Наладить вентиляцию можно даже тогда, когда изначально она не была сделана. Распространенная ошибка – уповать на залповое проветривание и применение печной тяги для осушения воздуха.

Он не уходит на улицу, а превращается в конденсат. Нагрев воздуха понижается только на короткое время, и очень скоро в бане вновь становится неуютно. Чтобы пользоваться эффектом печной тяги для проветривания, отверстия нужны, но их следует делать только внизу. Это позволит обеспечить приток воздуха из соседних комнат, куда свежие порции будут поступать извне.

Простой расчет может быть сделан только в отношении принудительной вентиляции, а естественный поток воздуха куда сложнее устроен и подчиняется целому ряду различных факторов. Среди них особое внимание стоит уделить силе и направлению ветра, которые дуют на конкретном участке. Если выпускное отверстие окажется на той стороне, с которой направлены сильные ветра, это может привести к затеканию внутрь него приточной массы (так называемый эффект обратной тяги или ее опрокидывание).

Профилактика подобного негативного явления кажется простой – это удлинение каналов, выводимых в нужном направлении или применение поворотов в них. Но каждый поворот усложняет работу и снижает скорость выхода или поступления воздуха. Решением будет ориентация входа притока на сторону, с которой в основном дует ветер, при размещении выпускного отверстия на противоположной стороне или на кровле (с высокой трубой).

Использовать вентиляционный канал в блочной стене не стоит, в таких случаях монтируют его по внутренней стене и перегородке. По мнению специалистов, лучший воздуховод – тот, который построен из оцинкованных труб. Пластмассовые конструкции можно монтировать с осторожностью, тщательно оценивая диапазон допустимой для них температуры.

Когда в предбанник выведена топка печи, нужно сделать особый вентилирующий канал на основе оцинкованной стали, пропускаемый под чистовыми полами и подводящий воздух напрямую к дверце печи. Создавать канал нужно прежде чем будет уложен чистовой пол. Один край трубы вводят в отверстие и закрепляется в нем монтажной пеной, закупоривается решеткой. На краю, подходящем к печи, устанавливают регулируемую заглушку.

Хорошая вентиляция – это та, которая позволяет избежать возникновения конденсата на поверхности потолка. Что касается подпола, работа над ним начинается с подготовки цементной стяжки, которую наклоняют в сторону сточной трубы. Фундамент оснащается парой отверстий (в противоположных стенах, но не прямо напротив друг друга).

В бане, которая изначально построена без вентиляции пола, требуется сверлить бетонное основание вплоть до грунта. Это окажется приличной заменой полноценному дренажу, когда нет желания работать над установкой сливных труб. Вентилируемый пол нужно оформлять перемычками, в качестве которых применяются трубы либо деревянный брус сечением 11х6 или 15х8 см. Лаги накрывают обработанными и хорошо шлифованными досками из дуба.

Комплектующие и материалы

Тепловентилятор для бани должен иметь определенный уровень тепловой защиты (не ниже IP44), его корпус всегда делается из устойчивых к разогреву материалов. Современные аппараты имеют очень высокую мощность и работают почти бесшумно, громкость составляет не более 35 дБ.

В роли вентиляционных отверстий на чердаках можно использовать:

  • специальные окна;
  • аэраторы;
  • софиты.

Обычно в постройках из СИП-панелей применяется естественная циркуляция воздуха. Но если в домах еще можно примириться с постоянным уходом тепла наружу, для бань это категорически неприемлемо. Потому широкое распространение получили схемы с обратным заходом тепла, или, иначе говоря, тепловые установки утилизационного типа.

Применение канализационных труб для вытяжки только кажется странным и противоестественным делом. Среди всех доступных вариантов рекомендуется обращать внимание прежде всего на решения из полипропилена, ПВХ и полиэтилена. Легкий монтаж (благодаря резиновому уплотнению раструбов) и высокая сопротивляемость разрушительным веществам – несомненные преимущества таких конструкций. Также при закупке комплектующих для вентиляции нужно обращать внимание на свойства заглушек и характеристики дымохода.

Полезные рекомендации

Зимой лучше отказаться от использования приточных вентиляторов, потому что они способствуют затягиванию внутрь слишком холодного воздуха. Если воздух снаружи очень грязный, требуется применять специальные фильтры. При расчете необходимой мощности вентиляционных устройств стоит ориентироваться на требование обновлять весь воздух в бане максимум за 15 минут.

В парилку приточно-вытяжные устройства подходят идеально, а вот в предбаннике и комнате отдыха можно смело ограничиться естественным режимом циркуляции. При выборе мест расположения продухов снаружи здания нужно обращать внимание на эстетические качества конструкции, то же требование относятся и к выводимым наружу трубам, к грибкам аэраторов и клапанам.

Если в бане оборудуется бассейн, воздух в этой части должен быть на 2-3 градуса теплее, чем в других частях помещения, а его влажность не должна превышать 55-60%. Применение гибких воздуховодов считается куда лучшим решением, чем использование труб жесткой конструкции. Учтя все эти рекомендации, можно легко создать вентиляционную систему своими руками или проконтролировать специалистов.

О том, как сделать вентиляцию в бане своими руками, смотрите в следующем видео.
